Функции:
1. использовать высококачественный безжелезный линейный двигатель с пиковым усилием 1300-3500 нм;

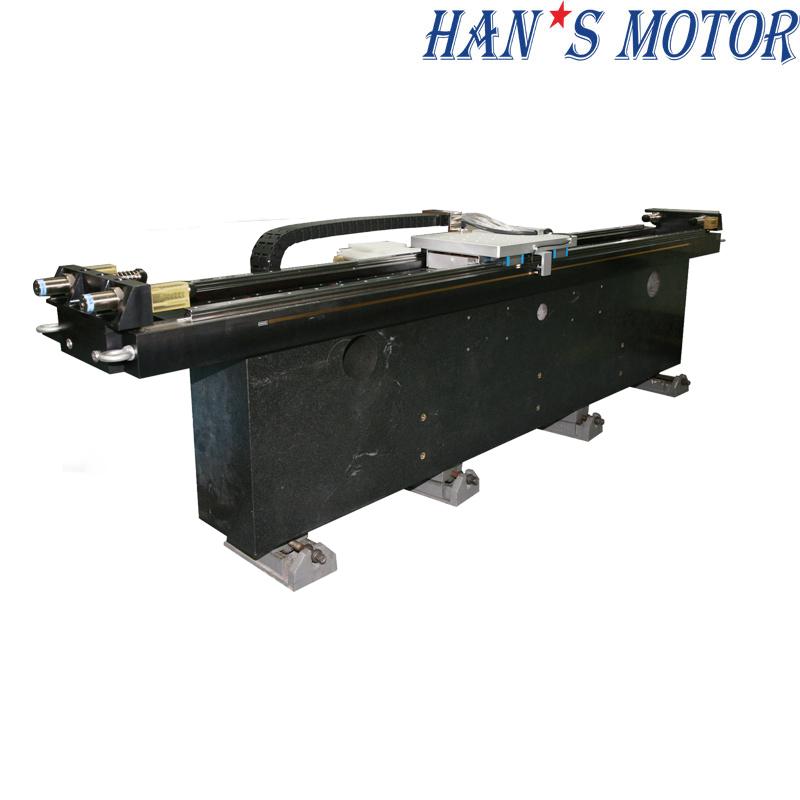

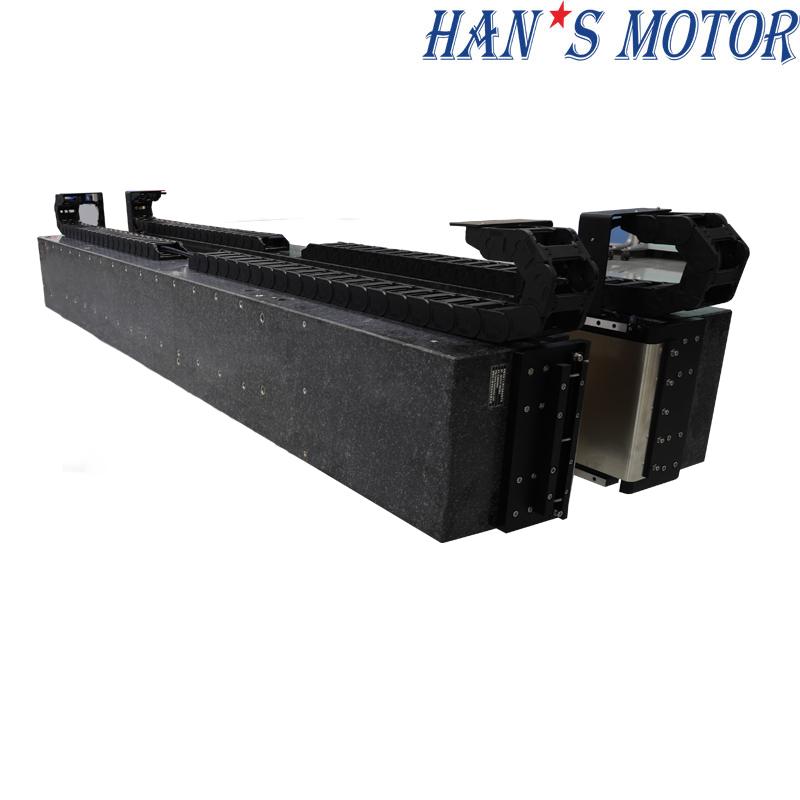

2.стабильный мраморный материал;
3. использование импортного драйвера ELMO и контроллера СКУД;
4. бесплатное руководство по продукту и 3D-модель, которые могут быть предоставлены;
марка:
HAN'S MOTORзаказ (минимальный заказ):
1товарный запас:

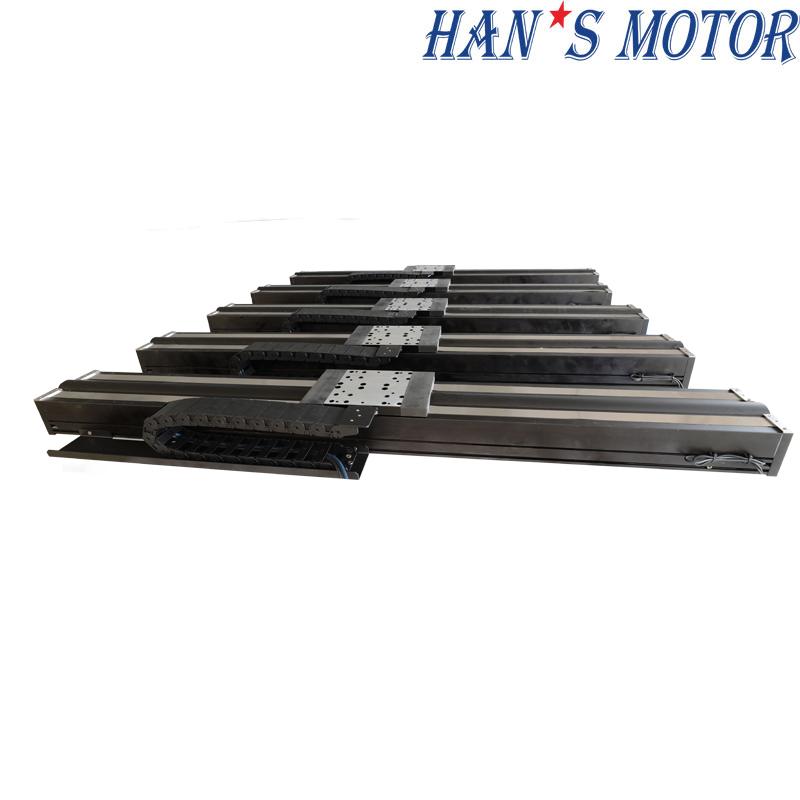

10000Название продуктов: ступени безжелезного линейного двигателя с нулевой зубчатой передачей для высокоточного станка (серия LMH400)
характеристики:
• низкий уровень шума, и изоляция от высоких температур
• высокая точность воспроизводимости ±1 мкм
• непрерывный ток 2.3 акв, пиковый ток 13 акв
• принимает импортированную систему абсолютной обратной связи RENNISHAW (0.5 мкм)
• производственная мощность han’s 5000-10000 штук в месяц
характеристики продукта
модель/параметр двигателя
безжелезный двигатель | |||||
параметр модель двигателя | Ед. изм | u62 | u63 | u64 | U65 |
постоянная сила (tmax) | N | 221 | 331 | 442 | 552 |
пиковая сила | N | 1326 | 1988 г. | 2649 | 3311 |
постоянная двигателя | н//квттв | 19 | 23.5 | 27.2 | 30.5 |
max.непрерывное рассеивание мощности | W | 135.2 | 199.5 | 263.8 | 328.1 |
непрерывный ток (tмакс.) | руки | 2.5 | 2.5 | 2.5 | 2.5 |
пиковый ток (1 с) | руки | 15 | 15 | 15 | 15 |
постоянная силы (25 ℃, ± 5%) | н/оружие | 88.4 | 132.5 | 176.6 | 220.7 |
постоянная обратной ЭДС (25 ℃, ± 5 %) | vrms/рад/с | 29.5 | 44.2 | 58.9 | 73.6 |
электрическое сопротивление (25 ℃, ± 5 %) размах | Ω | 10.3 | 15.2 | 20.1 | 25 |
индуктивность (25 ℃, ± 20 %) размах | mH | 19.0 | 28.5 | 38.0 | 47.5 |
максимальная температура катушки | ℃ | 120 | 120 | 120 | 120 |
полярное расстояние (N-N) (электрический цикл 360 ℃) | mm | 84 | 84 | 84 | 84 |
магнитное притяжение | KN | 0 | 0 | 0 | 0 |
масса двигателя | Kg | 1.9 | 2.7 | 3.6 | 4.5 |
выбор ступеней линейного двигателя
LM h400-u62-xxx-xxx-а | |||||
параметр ход (мм) | 100 | 200 | 300 | 400 | 500 |
K | 6 | 6 | 6 | 10 | 10 |
N | 1 | 1 | 1 | 2 | 2 |
общая длина сцены (мм) | 400 | 500 | 600 | 700 | 800 |
вес сцены (кг) | 44.9 | 53.6 | 62.3 | 71.1 | 79.8 |
раздвижной стол M (мм) | 190 | ||||
A | 8 | ||||
B | 3 | ||||
Вес движущихся частей (кг) | 11.6 | ||||
ЛМХ400-У6 3-ххх-ххх-а | |||||
параметр ход (мм) | 100 | 200 | 300 | 400 | 500 |
K | 6 | 6 | 10 | 10 | 10 |
N | 1 | 1 | 2 | 2 | 2 |
общая длина сцены (мм) | 480 | 580 | 680 | 780 | 880 |
вес сцены (кг) | 51.3 | 60.1 | 68.8 | 77.6 | 86.3 |
раздвижной стол M (мм) | 260 | ||||
A | 12 | ||||
B | 5 | ||||
Вес движущихся частей (кг) | 15.4 | ||||
ммм 400-u64-xxx-xxx-а | |||||
параметр ход (мм) | 100 | 200 | 300 | 400 | 500 |
K | 6 | 10 | 10 | 10 | 14 |
N | 1 | 2 | 2 | 2 | 3 |
общая длина сцены (мм) | 570 | 670 | 770 | 870 | 970 |
вес сцены (кг) | 58.6 | 67.4 | 76.1 | 84.9 | 93.6 |
раздвижной стол M (мм) | 350 | ||||
A | 16 | ||||
B | 7 | ||||
Вес движущихся частей (кг) | 20.1 | ||||
lmh40 0-u65-xxx-xxx-а | |||||
параметр ход (мм) | 100 | 200 | 300 | 400 | 500 |
K | 6 | 10 | 10 | 10 | 14 |
N | 1 | 2 | 2 | 2 | 3 |
общая длина сцены (мм) | 650 | 750 | 850 | 950 | 1050 |
вес сцены (кг) | 65.2 | 74 | 82.7 | 91.5 | 100.2 |
раздвижной стол M (мм) | 430 | ||||
A | 20 | ||||
B | 9 | ||||
Вес движущихся частей (кг) | 24.4 | ||||

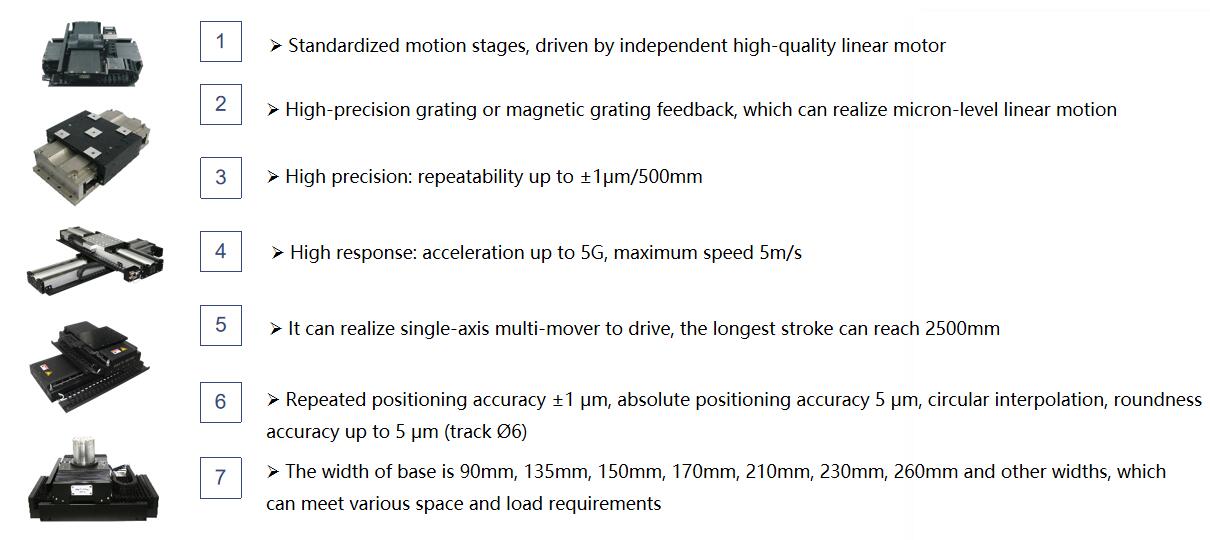

модуль нескольких типов:

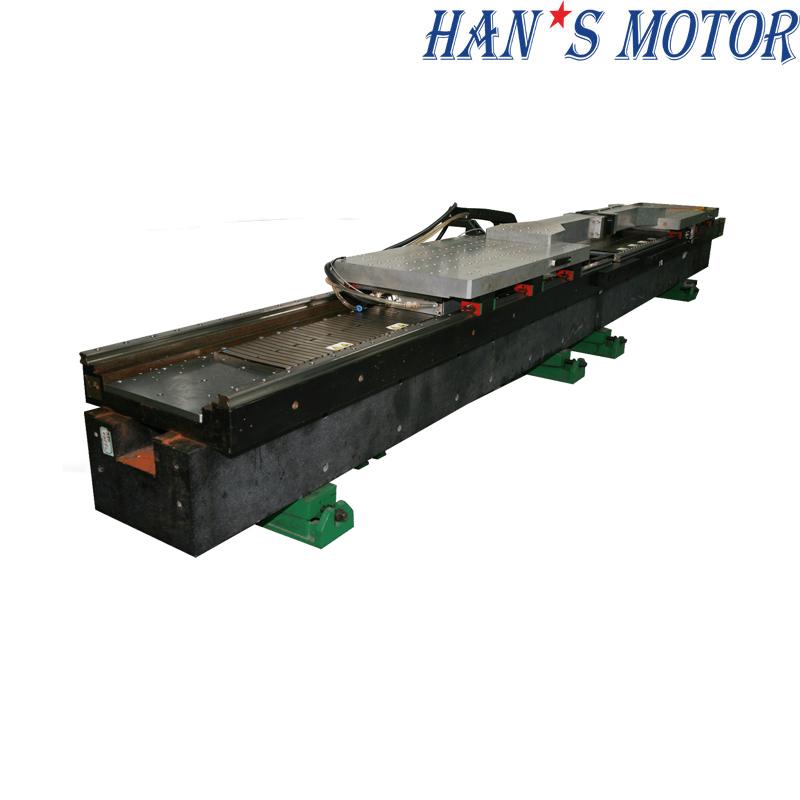

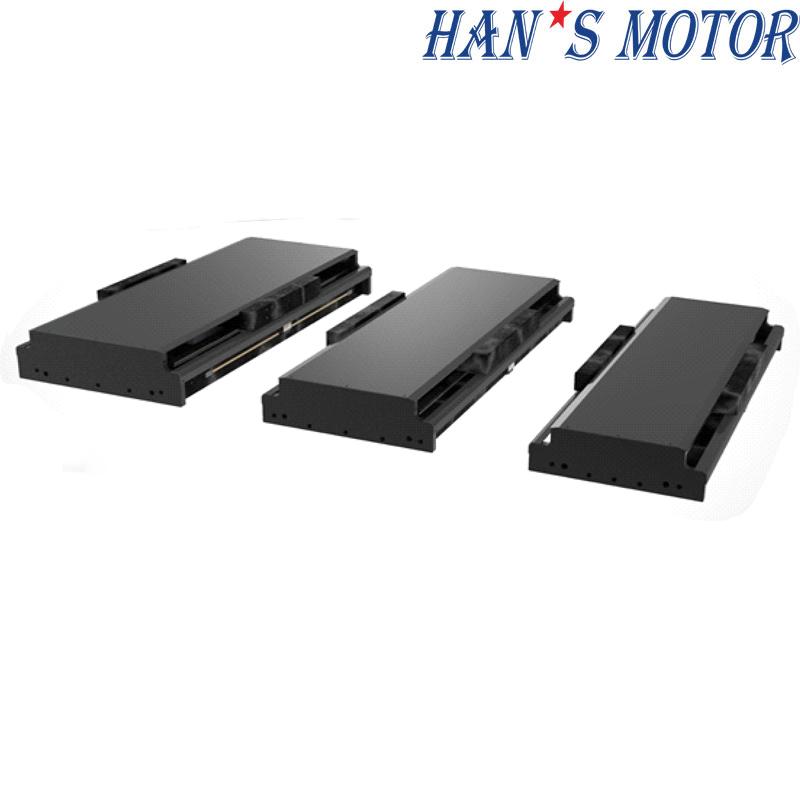

миниатюрные столики, одноосевые столики, обычные столики с линейными двигателями, многоосевые столики, портальные столики, очень большие мраморные столики, столики с серводвигателями.
Пожалуйста, сообщите нам ваши требования ,, вы можете предоставить ниже параметры нашему инженеру:
1. эффективный ход
2. максимальная скорость
3. максимальное ускорение
4. нагрузка
5. воспроизводимость точность
отраслевые приложения:

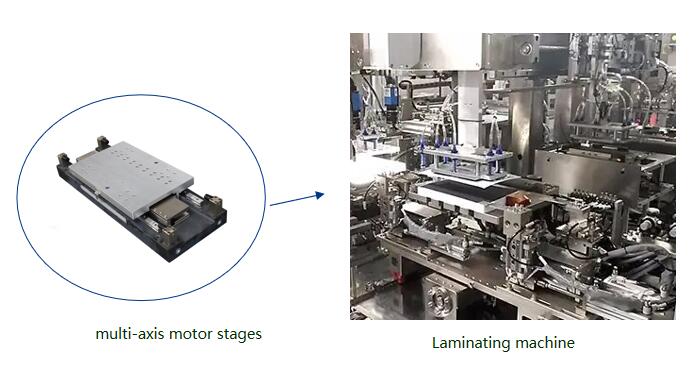

Высокоточные многоосевые ступени движения могут применяться в ламинаторе для новой энергетической отрасли.
замечание:
детали упаковки.: фанерная упаковка или контейнер 20GP
порт.: Шэньчжэнь (МОРЕМ, ВОЗДУХОМ, TNT, UPS, fedex, dhland др..)
время выполнения: в зависимости от количества заказа , 10-15 дней для небольшого заказа и 25-40 дней для оптового заказа
гарантия: 12 месяцев
условия оплаты: Т/Т заранее
