CNC Linear Actuator Linear Motion Guide Linear Module

Оптовый экономичный моторизованный электрический шариковый винт с ЧПУ, модуль линейной направляющей LSS220

Линейный привод с ЧПУ Линейный привод Серводвигатель LSS220

Описание продукта:

Серия линейных направляющих с ременным приводом

Линейные направляющие с ременным приводом приводятся в движение синхронным ремнем,

может легко реализовать длинный ход и большой диапазон движения.

Используя алюминиевую конструкцию, максимальный ход может достигать 1500 мм, максимальная скорость до 2000 мм/с.

Линейный двигатель используется для системы управления высокоскоростным двигателем платформы движения, модуль движения обеспечивает большую прямую кинетическую.

Функции:

1. Двойные линейные направляющие, небольшая движущаяся масса и высокая тяга.

2. Линейный энкодер с высоким разрешением.

3. Высокая скорость разгона (до 2000 мм/с).

4. Стабилизирующая вибрация повышает устойчивость на низких скоростях и сверхкороткое время схватывания.

марка:
HAN'S MOTOR
заказ (минимальный заказ):
1

запрос сейчас

информация о продукте

Название продуктов: Сверхмощный алюминиевый линейный высокоскоростной модуль скольжения направляющей с ЧПУ с ременным приводом и ходом 1500 мм

характеристики продукта

Производительность	Точность повторного позиционирования (мм)		±0,01
	Шаг винта (мм)		5	10	25	40
	Макс.скорость (мм/с)		250	500	1250	2000 г.
	Максимальный переносимый вес	горизонтальный (кг)	150	120	105	43
		Вертикальный (кг)	55	45	20	12
	Номинальная тяга (Н)		2565	1281	640	320
	Стандартный ход (мм)		100-1250мм
Части	Мощность серводвигателя переменного тока (Вт)		750
	Наружный диаметр ШВП ( мм)		С7 Φ25
	Линейный слайд		Ш23*Х18
	Связь		Двигатель Φ19 * винт Φ19
	Оригинальный датчик	внешняя подвеска	EE-SX672 (НПН)
		встроенный	EE-SX674 (НПН)

Схема подключения датчика <Исходная и конечная точки>

Модуль линейного двигателя с моторизованным движением высокой точности

Таблица допустимых моментов нагрузки, Нм

Промышленные линейные двигатели с ЧПУ

Способ установки:

(единица измерения: мм)

Горизонтальная установка		А	Б	С
Ведущий 5	100 кг	5000	633	577
	125 кг	3880	491	431
	150 кг	3357	396	347
Ведущий 10	100 кг	3220	563	474
	125 кг	2554	434	367
	150 кг	2113	349	295
Свинец 25	65 кг	1522	614	458
	85 кг	1136	451	336
	105 кг	893	350	262
Свинец 40	18 кг	2445	1616	1052
	30 кг	1436	938	613
	43 кг	978	630	412

(единица измерения: мм)

Подвесная установка		А	Б	С
Ведущий 5	110 кг	500	569	4500
	130 кг	412	469	3711
	150 кг	347	396	3357
Ведущий 10	110 кг	427	503	2900
	130 кг	351	414	2444
	150 кг	295	349	2113
Свинец 25	70 кг	420	564	1404
	90 кг	315	420	1066
	105 кг	262	350	893
Свинец 40	15 кг	1272	1955 г.	2948
	24 кг	778	1190	1813 г.
	43 кг	412	630	978

(единица измерения: мм)

Вертикальная установка		А	С
Ведущий 5	30 кг	2355	2355
	40 кг	1768 г.	1768 г.
	55 кг	1288	1288
Ведущий 10	25 кг	2505	2505
	35 кг	1795 г.	1795 г.
	45 кг	1396	1396
Свинец 25	15 кг	2711	2711
	20 кг	2033	2033
	-	-	-
Свинец 40	7 кг	3511	3511
	12 кг	2055	2055
	-	-	-

Статическая допустимая инерция нагрузки

Модуль шарико-винтовой передачи с ЧПУ Линейный модуль скольжения

(единица измерения: мм)

МОЙ	2052
депутат	2052
Г-Н	1810 г.

Соответствие со списком серводвигателей

Бренд	Модель двигателя	Тормоз или без тормоза	Сила	Напряжение	Модель серводвигателя	Модель сервопривода
Хана	ЧАС	без тормоза (горизонтальный)	750	200	ХСАЛ-A08FL-B0.2	HANS-A-00623-P
Хана	ЧАС	Тормоз (вертикальный)	750	200	ХСАЛ-A08BL-B0.2	HANS-A-00623-P
Международный	п	без тормоза (горизонтальный)	750	200	МХМФ082L1U2M	MCDLN35SE
Международный	п	Тормоз (вертикальный)	750	200	МХМФ082L1V2M	MCDLN35SE
Мицубиси	М	без тормоза (горизонтальный)	750	200	ВЧ-КП73	МР-J3-70А
Мицубиси	М	Тормоз (вертикальный)	750	200	HF-KP73B	МР-J3-70А

Размер н

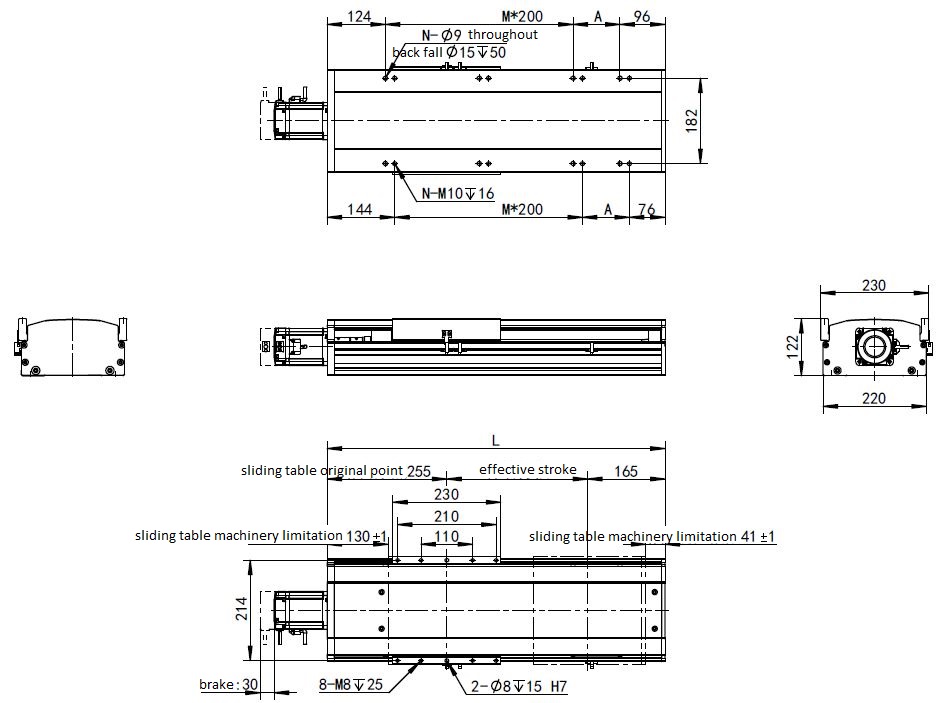

Встроенный двигатель

Модуль линейного двигателя с моторизованным движением высокой точности

Эффективный ход	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
л	690	740	790	840	890	940	990	1040	1090	1140	1190	1240	1290	1340	1390	1440	1490	1540	1590	1640	1690	1740	1790 г.	1840 г.	1890 г.	1940 г.	1990 г.	2040	2090
А	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
М	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7	8	8
Н	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18	20	20
КГ	29.32	30,79	32,26	33,73	35,2	36,67	38.14	39,61	41.08	42,55	44.02	45,49	46,96	48,43	49,9	51,37	52,84	54.31	55,78	57,25	58,72	60,19	61,66	63.13	64,6	66.07	67,54	69.01	70,84

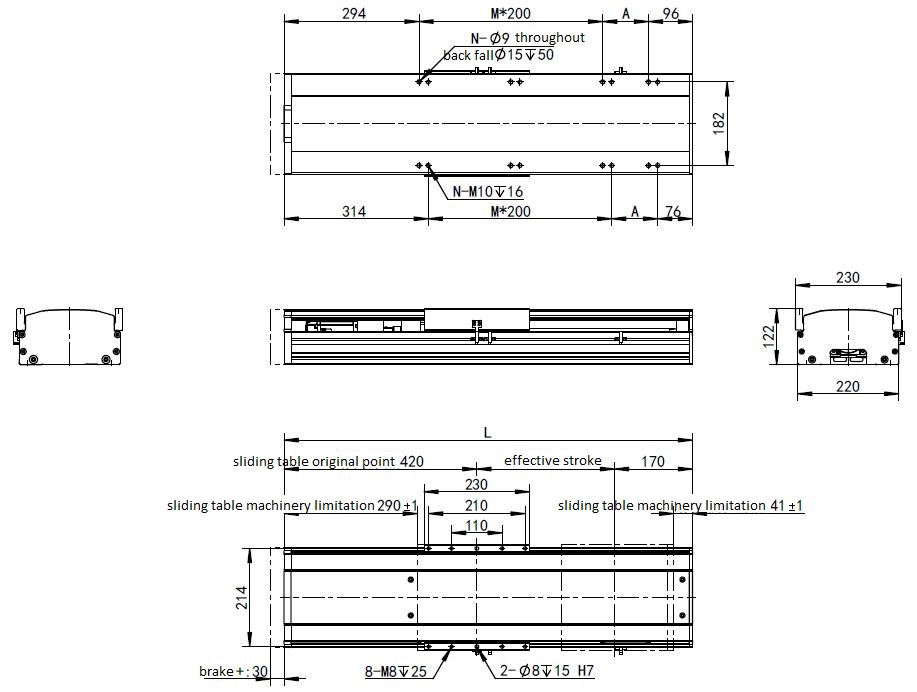

Двигатель открыт

Модуль линейного двигателя с моторизованным движением высокой точности

Эффективный ход	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
л	520	570	620	670	720	770	820	870	920	970	1020	1070	1120	1170	1220	1270	1320	1370	1420	1470	1520	1570	1620	1670	1720	1770	1820 г.	1870 г.	1920 г.
А	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
М	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7	8	8
Н	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18	20	20
КГ	26,86	28.32	29,78	31.24	32,7	34.16	35,62	37.08	38,54	40	41,46	42,92	44,38	45,84	47,3	48,76	50,22	51,68	53.14	54,6	56.06	57,52	58,98	60,44	61,9	63,36	64,82	66,28	67,74

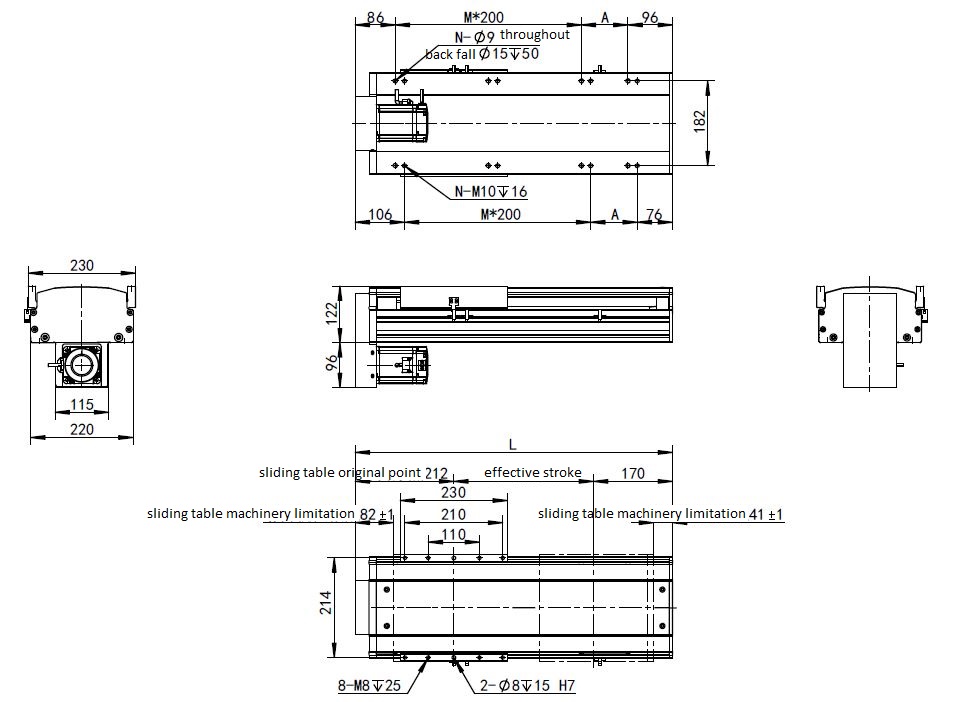

Мотор складывания вниз

Модуль линейного двигателя с моторизованным движением высокой точности

Эффективный ход	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
л	482	532	582	632	682	732	782	832	882	932	982	1032	1082	1132	1182	1232	1282	1332	1382	1432	1482	1532	1582	1632	1682	1732	1782 г.	1832 г.	1882 г.
А	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
М	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7	8	8
Н	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18	20	20
КГ	25,66	27.12	28.58	30.04	31,5	32,96	32,96	35,88	37,34	38,8	40,26	41,72	43.18	44,64	46,1	47,56	59.02	50,48	51,94	53,4	54,86	56,32	57,78	69,24	60,7	62,16	63,62	65.08	65,54

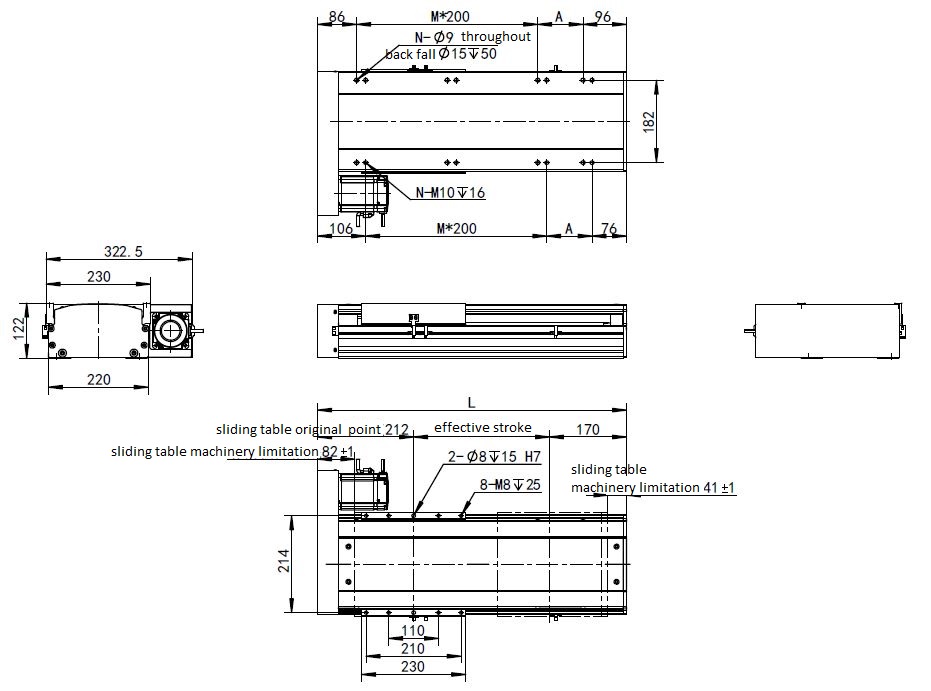

Моторный левый сгиб

Модуль линейного двигателя с моторизованным движением высокой точности

Эффективный ход	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
л	482	532	582	632	682	732	782	832	882	932	982	1032	1082	1132	1182	1232	1282	1332	1382	1432	1482	1532	1582	1632	1682	1732	1782 г.	1832 г.	1882 г.
А	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
М	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7	8	8
Н	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18	20	20
КГ	25,66	27.12	28.58	30.04	31,5	32,96	32,96	35,88	37,34	38,8	40,26	41,72	43.18	44,64	46,1	47,56	59.02	50,48	51,94	53,4	54,86	56,32	57,78	69,24	60,7	62,16	63,62	65.08	65,54

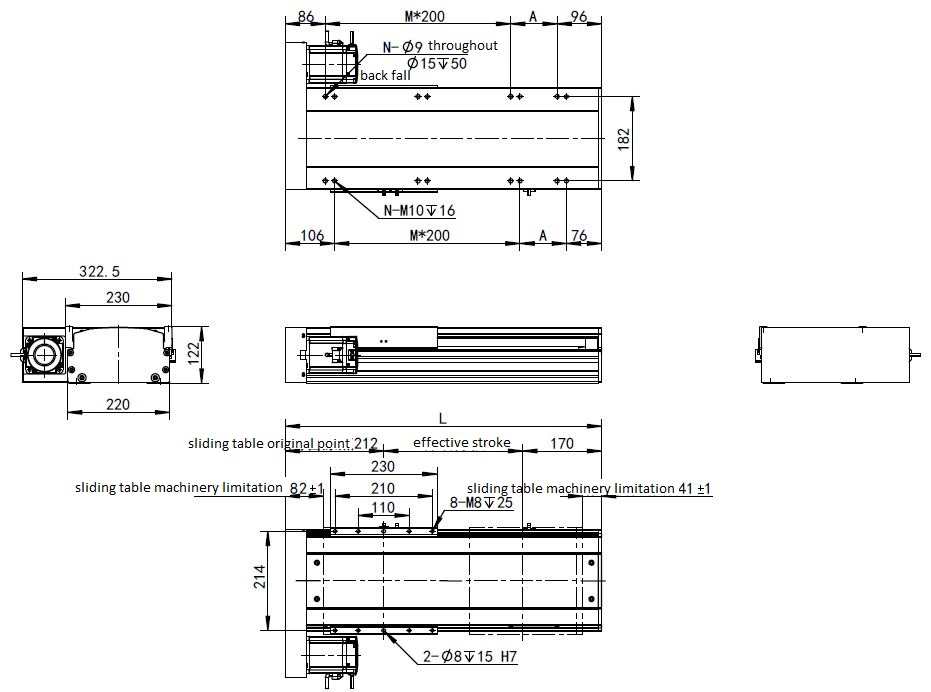

Мотор правое складывание

Модуль линейного двигателя с моторизованным движением высокой точности

Эффективный ход	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
л	482	532	582	632	682	732	782	832	882	932	982	1032	1082	1132	1182	1232	1282	1332	1382	1432	1482	1532	1582	1632	1682	1732	1782 г.	1832 г.	1882 г.
А	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
М	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7	8	8
Н	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18	20	20
КГ	25,66	27.12	28.58	30.04	31,5	32,96	32,96	35,88	37,34	38,8	40,26	41,72	43.18	44,64	46,1	47,56	59.02	50,48	51,94	53,4	54,86	56,32	57,78	69,24	60,7	62,16	63,62	65.08	65,54

Характеристики:

1. Высокая точность, высокая скорость и стабильная работа, быстрая доставка (короткий период доставки), простая конструкция, небольшой размер, высокая тяга.

2. Высокая скорость: лента из стальной проволоки, высокая скорость, низкий уровень шума, высокоскоростное движение могут быть реализованы с помощью контроллера.

Высокая стабильность, компактная структура, большая нагрузка и долгий срок службы.

3. Прецизионный подшипник:

Компактная структура и красивый внешний вид.

Гаечные канавки на нескольких сторонах: сбоку и снизу предусмотрены пазы для гаек для монтажа и фиксации модулей, буксируемых цепей, датчиков, соединительных пластин двигателя и т. д.

Модуль линейного двигателя HAN'S MOTOR Сопутствующие товары.:

Линейный привод HAN'S LASER CNC Linear Motion Guide Линейный модуль

Почему нужно выбрать нас?

Q1: вы фабрика или торговая компания?

A: Мы являемся инновационным и высокотехнологичным предприятием, специализирующимся на исследованиях и разработках, применении прямого привода в 2005 году.

дочерние компании зарегистрированной на бирже компании Han's Laser Technology Industry Group Co., Ltd.

(Инвентарный код: 002008).

Производство линейного двигателя, моментного двигателя DDR, подвижного стола, сервосистемы переменного тока, специального частотного преобразователя.

Мы стремимся помочь клиентам премиальными решениями с отличными сервисными командами.

Вопрос 2 : Как ваша фабрика относится к контролю качества?

О: «Качество является приоритетом». Наша компания прошла сертификацию системы менеджмента ISO 9001 и ISO 14001.

Вопрос 3 : Как долго у вас время доставки?

О: как правило, заказ образца занимает 10 дней, оптовый заказ — не более 35 дней. Конкретное время производства в зависимости от требуемого количества.

Наши услуги.

Решение может быть адаптировано к персонализированным потребностям клиента. Предоставить клиенту высокое качество

R & D дизайн и обработка пользовательских услуг профессиональные и эффективные предпродажные, средние продажи

и команда послепродажного обслуживания!

HAN'S LASER China Лучший поставщик двигателей DDR

Приложения:

Оборудование для обнаружения AOI, солнечное фотогальваническое стойловое оборудование, новое оборудование для упаковки литиевых батарей, солнечное фотоэлектрическое ламинированное сварочное оборудование, солнечный фотогальванический сварочный аппарат, микрометрическая прецизионная платформа,

Линейный привод с ЧПУ Linear Motion Guide Линейный модуль HAN'S MOTOR

Выставки и картирование мирового рынка:

Упаковка и доставка:

Детали упаковки.: фанерная упаковка

Порт.: Шэньчжэнь (морские/воздушные перевозки, TNT, UPS, FedEx и DHL и т. д.)

Время выполнения: в зависимости от количества заказа,

образцы на складе будут доставлены в течение 15 дней, а индивидуальная модель будет доставлена в течение 35 дней.
