Long Stroke Motion Stages
Long Stroke Motion Stages

Ступени с длинным ходом и плоским магнитным линейным двигателем с прямым приводом

Функции:

1. Высокая грузоподъемность

2. Дальность перемещения (более 6 м)

3. Высокая скорость

4. Экономичность



  • марка:

    HAN'S MOTOR
  • заказ (минимальный заказ):

    1
информация о продукте

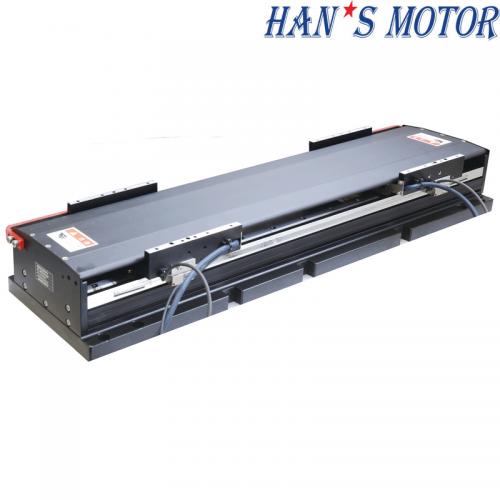

Products Name:  Long Stroke Stages with Flat Magnetic Direct-Drive Linear Motor


Product Description

Compact industrial design for applications with low power requirements
Iron core flat panel linear motor is a heavy-duty and highly dynamic linear stage for industrial applications. Its design is consistently geared to demanding industrial conditions and it is characterized by high stiffness and the use of high-quality components: recirculating ball bearing guides, 3-phase linear motor, the grating ruler. The high resolution of the encoders allows an excellent tracking performance, small tracking errors, and short settling times.


Линейный двигатель с прямым приводом
Трехфазные магнитные прямые приводы не используют механические компоненты в трансмиссии, они передают движущую силу на подвижную платформу напрямую и без трения. Приводы достигают высоких скоростей и ускорений. Электродвигатели без сердечника особенно подходят для задач позиционирования с самыми высокими требованиями к точности, поскольку нет нежелательного взаимодействия с постоянными магнитами. Это обеспечивает плавный ход даже при самых низких скоростях и в то же время отсутствие вибрации при высоких скоростях. Избегается нелинейность в управлении, и можно легко управлять любым положением. Сила привода может быть установлена ​​свободно.


Области применения
Производство электроники: производство печатных плат, печатная электроника
Тестирование и контроль: бесконтактные 2D-измерения, размещение датчиков и камер для контроля, тестирование датчиков положения, испытания на вибрацию и ускорение Расширенное
производство: роботизированные манипуляции и микросборка, промышленная струйная печать


Выбор модели


Ступени движения с длинным ходом

Размер сцены

Ступени движения с длинным ходом


Модель двигателя и параметр


Линейный двигатель с железным сердечником

Параметр\Модель двигателя

Единица

ФЛ21

FL31

FL41

ФДЖ21

Непрерывная сила (Tmax)

Н

118

176

236

125

Пиковая сила

Н

314

466

628

498

Постоянная двигателя

Н//Кв.З

13,6

16,5

19,4

13,6

Макс. Непрерывное рассеивание мощности

Вт

75,2

114,2

147,8

84,2

Непрерывный ток (Tmax)

Оружие

4

4

4

2.2

Пиковый ток (1 с)

Оружие

12

12

12

9

Постоянная силы (25 ℃, ± 5 %)

Н/оружие

29,5

44

59

56,8

Постоянная обратной ЭДС (25 ℃, ± 5 %)

Vrms/рад/с

9,8

14,7

19,7

18,8

Электрическое сопротивление (25 ℃, ± 5 %) ПП

Ом

2,4

3.4

4.4

8.2

Индуктивность (25 ℃, ± 20 %) ПП

мГн

9,0

13,5

18

26

Максимальная температура катушки

120

120

120

120

Полярное расстояние (NN) (электрический цикл 360 ℃)

мм

20

20

20

20

Магнитное притяжение

КН

0,68

0,98

1,3

0,75

Масса двигателя

Кг

1,6

2.3

3

1


Технические характеристики каскадов линейных двигателей

LM135-FL21-XXX-XXX-A:

Параметр\ Ход (мм)

100

200

300

400

500

600

700

800

900

1000

1100

1200

К

10

14

14

18

18

22

22

26

26

30

30

34

Н

1

2

2

3

3

4

4

5

5

6

6

7

Общая длина сцены (мм)

360

460

560

660

760

860

960

1060

1160

1260

1360

1460

Штифт D1 (мм)

50

100

150

200

250

300

350

400

450

500

550

600

Вес сцены (кг)

8,7

10.1

11,5

12,8

14.2

15,7

16,9

18,4

19,8

21.1

22,5

24,0

Скользящий стол M (мм)

170

А

8

Б

3

Вес движущихся частей (кг)

3,6


LM135-FL31-XXX-XXX-A:

Параметр\ Ход (мм)

100

200

300

400

500

600

700

800

900

1000

1100

1200

К

10

14

14

18

18

22

22

26

26

30

30

34

Н

2

2

2

3

3

4

4

5

5

6

6

7

Общая длина сцены (мм)

430

530

630

730

830

930

1030

1130

1230

1330

1430

1530

Штифт D1 (мм)

50

100

150

200

250

300

350

400

450

500

550

600

Вес сцены (кг)

10,7

12.2

13,6

14,9

16,3

17,8

19,0

20,5

21,9

23,2

24,7

26.1

Скользящий стол M (мм)

240

А

12

Б

5

Вес движущихся частей (кг)

4.7


LM135-FL41-XXX-XXX-A:

Параметр\ Ход (мм)

100

200

300

400

500

600

700

800

900

1000

1100

1200

К

14

14

18

18

22

22

26

26

30

30

34

34

Н

2

2

3

3

4

4

5

5

6

6

7

7

Общая длина сцены (мм)

500

600

700

800

900

1000

1100

1200

1300

1400

1500

1600

Штифт D1 (мм)

50

100

150

200

250

300

350

400

450

500

550

600

Вес сцены (кг)

13.2

14,4

15,9

17.2

18,6

20,0

21,3

22,7

24,2

25,5

26,9

28,3

Скользящий стол M (мм)

310

А

12

Б

5

Вес движущихся частей (кг)

5,9


LM135-FJ21-XXX-XXX-A:

Параметр\ Ход (мм)

100

200

300

400

500

600

700

800

900

1000

1100

1200

К

10

14

14

18

18

22

22

26

26

30

30

34

Н

1

2

2

3

3

4

4

5

5

6

6

7

Общая длина сцены (мм)

380

480

580

680

780

880

980

1080

1180

1280

1380

1480

Штифт D1 (мм)

50

100

150

200

250

300

350

400

450

500

550

600

Вес сцены (кг)

8,7

10.2

11,6

12,8

14.3

15,6

17,8

18,5

19,9

21.1

22,6

23,9

Скользящий стол M (мм)

190

А

8

Б

3

Вес движущихся частей (кг)

3.3


Лазерное групповое шоу

Ступени движения с длинным ходом

Наша компания Показать

Ступени движения с длинным ходом

Квалификация компании

Высокоточный линейный столик

Изобретательский патент

Ступени движения с длинным ходом

Честь

Ступени движения с длинным ходом


Упаковка и доставка

Детали упаковки.: фанерная упаковка.
Порт.: Шэньчжэнь (морские/воздушные перевозки, TNT, UPS, FedEx и DHL и т. д.).
Время выполнения заказа: в зависимости от количества заказа, 10 дней для небольшого заказа и 20 дней для оптового заказа.
свяжитесь с нами
если вы заинтересованы в наших продуктах и хотите узнать больше деталей,пожалуйста, оставьте сообщение здесь,мы ответим вам, как только сможем.
Разместить
