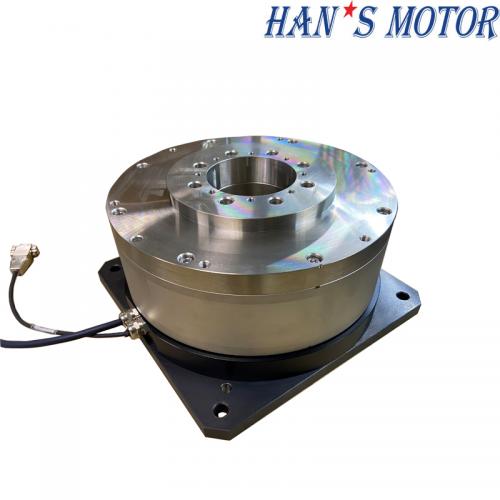

Моментный двигатель с бескаркасным внутренним ротором и высоким крутящим моментом серии BI
серия DDR BI10
Функции:
1. прямой привод, высокая динамика;
2. конструкция внутреннего ротора/внешнего ротора;
3. конструкция высокоскоростной/низкоскоростной обмотки;
4. Датчик абсолютного отсчета HEIDENHAIN;
5. его можно разделить на статор и ротор, максимальный пиковый крутящий момент составляет 5500 нм;
6. надежная работа, продуманный процесс, быстрая доставка
типы продуктов
двигатель водяного охлаждения
лучшее рассеивание тепла благодаря устройству водяного охлаждения, увеличение крутящего момента в два раза для того же размера двигателя, подходит для станков.
естественное охлаждение
гибкое использование, используется в нестандартных и компактных приложениях,, таких как соединение роботов.
марка:
HAN'S MOTORзаказ (минимальный заказ):
1Название продуктов: Моментный двигатель с бескаркасным внутренним ротором и высоким крутящим моментом серии BI
характеристики продукта
моментный двигатель серии BI10 спецификация | ||||
№ модели двигателя .: bi10-xxx-s-x-0-0 | 003-с-а-0 | 005-с-а-0 | ||
параметры производительности | символ | Ед. изм | ||
пары полюсов | p | — | 16 | 16 |
max.рабочее напряжение шины | вдк | V | 310 | 310 |
пиковый крутящий момент | Tp | Nm | 75 | 150 |
постоянный крутящий момент (водяное охлаждение) | tcw | Nm | -- | — |
постоянный крутящий момент (естественное охлаждение) | Tc | Nm | 25 | 50 |
пиковый ток | Ip | руки | 11 | 11 |
постоянный ток (водяное охлаждение) | ICW | руки | -- | — |
постоянный ток ((естественное охлаждение) | Ic | руки | 3.5 | 3.5 |
константа крутящего момента | Kt | нм/оружие | 7.3 | 14.5 |
обратная ЭДС постоянная | Ke | vrms/рад/с | 2.4 | 4.8 |
обратная ЭДС постоянная | Ke | Вср/(1000об/мин) | 438.0 | 877.0 |
сопротивление линии | R | Ω | 4.4 | 8.0 |
индуктивность линии | L | mH | 11.0 | 18.0 |
макс.скорость,tcw | nmax,tcw | об/мин | -- | — |
макс.скорость,tc | nmax,tc | об/мин | 410 | 200 |
макс.скорость,tp | nmax,tp | об/мин | 300 | 115 |
макс.скорость,0 | нмакс | об/мин | 450 | 240 |
потребляемая мощность, выход tcw | плв | W | -- | — |
потребляемая мощность, выход tc | плк | W | 113.0 | 206.0 |
постоянная двигателя | Km | нм/√Вт | 2.4 | 3.5 |
поток охлаждающей воды | дв/дт | л/мин | -- | — |
настройка разницы температур охлаждающей воды | △θ | k | -- | — |
номинальная температура обмотки | θ | ℃ | 120 | 120 |
масса двигателя | Ms | Kg | 7.0 | 10.0 |
масса ротора | Mr | Kg | 2.4 | 4.4 |
момент инерции ротора | Jm | кг*м2 | 0.0110 | 0.0209 |
длина кабеля (может быть увеличена опционально) | L | M | 3.0 | 3.0 |
минимальный радиус изгиба кабеля | R | mm | 37.5 | 37.5 |
измерение
 | |||||
модель | центральное отверстие (мм) | Наружный диаметр | высота/мм | спец. | непрерывный крутящий момент/нм | пиковый крутящий момент/нм |
bi10 (естественное охлаждение) | 120 | 208 | 82 | би10-003 | 25 | 75 |
122 | би10-005 | 50 | 150 | |||
145 | би10-007 | 69 | 207 |
характеристики:
• низкий уровень шума, и изоляция от высоких температур
• тяговитый
• Сертификация качества CE и EMC
бесперебойная работа, высокое качество и отличная производительность
упаковка и доставка:
детали упаковки.: фанерная упаковка
порт.: Шэньчжэнь (морские/воздушные перевозки, TNT, UPS, fedex и DHL и т. д..)
время выполнения: в зависимости от количества заказа , 10 дней для небольшого заказа и 20 дней для оптового заказа
