High Load Linear Module Ball Screw Motorized Linear Stage
High Load Linear Module Ball Screw Motorized Linear Stage

Ведущий китайский поставщик высокопроизводительного одноосевого робота с автоматическим линейным перемещением LMA80-25-G01-A


Высокоточные моторизованные линейные столики Модули линейного перемещения



Функции:

Шариковый винт высокоскоростной малошумный;

Прочная линейная направляющая;

Имеет открытую конструкцию, удобную для разборки и обслуживания;
Встроенная система обратной связи с решеткой или магнитной решеткой;
Точность воспроизводимости до ±1 мкм;
Небольшой размер и простая конструкция, подходящая для станков с ЧПУ с малой нагрузкой и высокой точностью;


Преимущества:


1. Многозадачная конструкция:
эта ступень сочетает в себе характеристики ведомой шарико-винтовой передачи с направляющей U-образной рейкой.

2. Компактный размер и легкий вес:
плавное позиционирование с низкой инерцией может снизить потребление энергии.
3. Высокая точность и высокая жесткость.
Линейный столик отличается высокой точностью и жесткостью.
4. Простота измерения:
легко измерить функцию точности позиционирования, повторяемости позиционирования и параллельности движения.
5. Простота обслуживания:
Эта ступень защищена от пыли и влаги, что упрощает обслуживание.


  • заказ (минимальный заказ):

    1
информация о продукте

Название продуктов: HAN'S MOTOR Высокоточный модуль линейной направляющей из нержавеющей стали для тяжелых условий эксплуатации Миниатюрные столики (серия LMA80) LMA80-25-G01-A

характеристики продукта

Модель/параметр двигателя

Параметры двигателя

Ед. изм

Данные

Непрерывная сила (Tmax

Н

8

Пиковая сила

Н

32

Постоянная двигателя

С√З

1,74

Макс. Непрерывное рассеивание мощности

Вт

21.1

Непрерывный ток (Tmax

Руки

0,8

Пиковый ток (1 с)

Руки

3.2

Постоянная силы (25 ℃, ±5%

Н/оружие

10

Постоянная противоЭДС (25 ℃, ± 5 % )

Вскз/м/с

3.3

Электрическое сопротивление (25 ℃, ±5% PP

Ом

15,7

Индуктивность (25 ℃, ±20% ПП

мкм

0,43

Максимальная температура катушки

120

Полярное расстояние (NN) ( электрический цикл 360 ℃ )

мм

36

Магнитное притяжение

Н

84

Масса статора (клей + проволока с припоем)

кг

0,14

Масса двигателя (магнитная)

кг/м

0,9

Параметры этапа

Ед. изм

Данные

Максимум. Нагрузка

кг

3,5

Эффективный ход

мм

25

Разрешение

мкм

0,1

Макс.скорость (1)

мм/с

700

Точность повторения

мкм

±0,5

Масса

кг

0,5

Температура и влажность рабочей среды

0-40 ℃, 20-80% относительной влажности

Примечание (1): В зависимости от фактической нагрузки максимальная скорость может быть не достигнута.

поэтому конкретная скорость должна быть сообщена инженеру

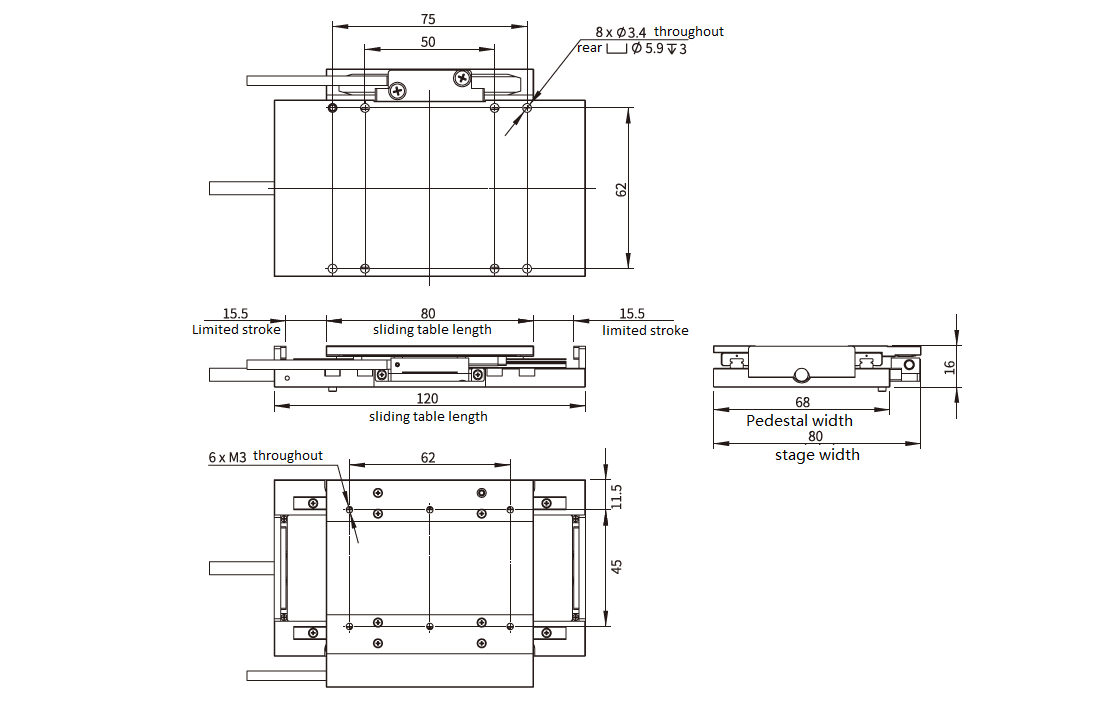

Измерение

Промышленные линейные двигатели с ЧПУ HAN'S MOTOR


Характеристики:

1. Обеспечить контролируемое горизонтальное движение для автоматизированных машин.

2. Обычно устанавливаются на шарикоподшипники или роликовые направляющие и доступны с различными линейными основаниями.

4. Сопротивление динамическому и статическому трению, что помогает улучшить скорость отклика и чувствительность системы ЧПУ.

5. Мощность привода мала, что снижает потребление энергии.

6. Легкий, простой в использовании, простой в обслуживании.

Промышленные линейные двигатели с ЧПУ HAN'S LASER

Почему нужно выбрать нас?


Q1: вы торговая компания или производитель?

О: мы интегрированная компания с научно-исследовательской и производственной базой.

Q2: Как долго ваше время доставки и отгрузки?

Время выполнения образца: обычно 10 рабочих дней

Время производства: 26 рабочих дней

Срок поставки: 15-20 дней после подтверждения заказа в зависимости от сезона производства и количества заказа.

Q3: В чем ваше преимущество?

Конкурентоспособная цена и высокое качество с техническими инженерами для послепродажного обслуживания и быстрой доставки.

Достижения в качестве национального предприятия «Специализированные инновации в области дифференциации переработки»

для лидера рынка линейных двигателей.

Линейный модуль Линейный модуль с шарико-винтовой передачей



HAN'S MOTOR Линейная направляющая с ЧПУ



Заявление о гарантии:

Интеграция производства и маркетинга, что обеспечило вам доступную цену.
Гарантийный срок составляет 12 месяцев с момента получения товара.


Образцы на складе будут доставлены в течение 10 дней, а индивидуальные образцы будут доставлены в течение 30 дней.

Дата доставки для оптового заказа зависит от количества заказа.

Линейный модуль HAN'S LASER Линейный модуль с шарико-винтовой передачей

Приложения:


1. Лазерная промышленность: станок для лазерной резки, станок для лазерной гравировки, станок для лазерной резки и так далее;

2. Электронное оборудование: полупроводниковое оборудование, механическая рука, раздвижная платформа, измерительная машина, оборудование для поверхностного монтажа и т. д.

3. Промышленное оборудование: пластиковое оборудование, полиграфическое оборудование, бумагоделательное оборудование, текстильное оборудование, пищевое оборудование и т. д.

Линейный модуль Линейный модуль с шарико-винтовой передачей

Серия продуктов HAN'S Motor Motion Stages:

Этап линейного движения

Упаковка и доставка:

Детали упаковки.: фанерная упаковка

Порт.: Шэньчжэнь (морские/воздушные перевозки, TNT, UPS, FedEx и DHL и т. д.)

Время выполнения: в зависимости от количества заказа, 10 дней для небольшого заказа и 20 дней для оптового заказа
